Co wyróżnia wymagania pomiarowe geodety i budowlańca?
Geodeta pracuje głównie na osnowie geodezyjnej i w układach odniesienia, gdzie typowa dokładność pomiarów liniowych sięga milimetrów lub centymetrów na setki metrów. Pomiary sytuacyjno-wysokościowe, tyczenie osi czy kontrola przemieszczeń wymagają sprzętu umożliwiającego wiarygodne określenie położenia punktu w przestrzeni, z pełną kontrolą nad błędami przypadkowymi i systematycznymi.
Budowlaniec wykorzystuje wyniki geodezyjne przede wszystkim do kontroli zgodności robót z projektem. Na placu budowy częściej liczy się powtarzalność i szybkość niż ekstremalna precyzja. Tolerancje rzędu kilku milimetrów są zwykle akceptowalne, o ile zachowana jest stabilność przyrządu, czytelność wskazań i odporność na pył, wibracje oraz zmienne warunki atmosferyczne. Sprzęt musi wytrzymać upadki, zabrudzenia i intensywną eksploatację.
Jakie urządzenia pomiarowe wybiera geodeta, a jakie budowlaniec?

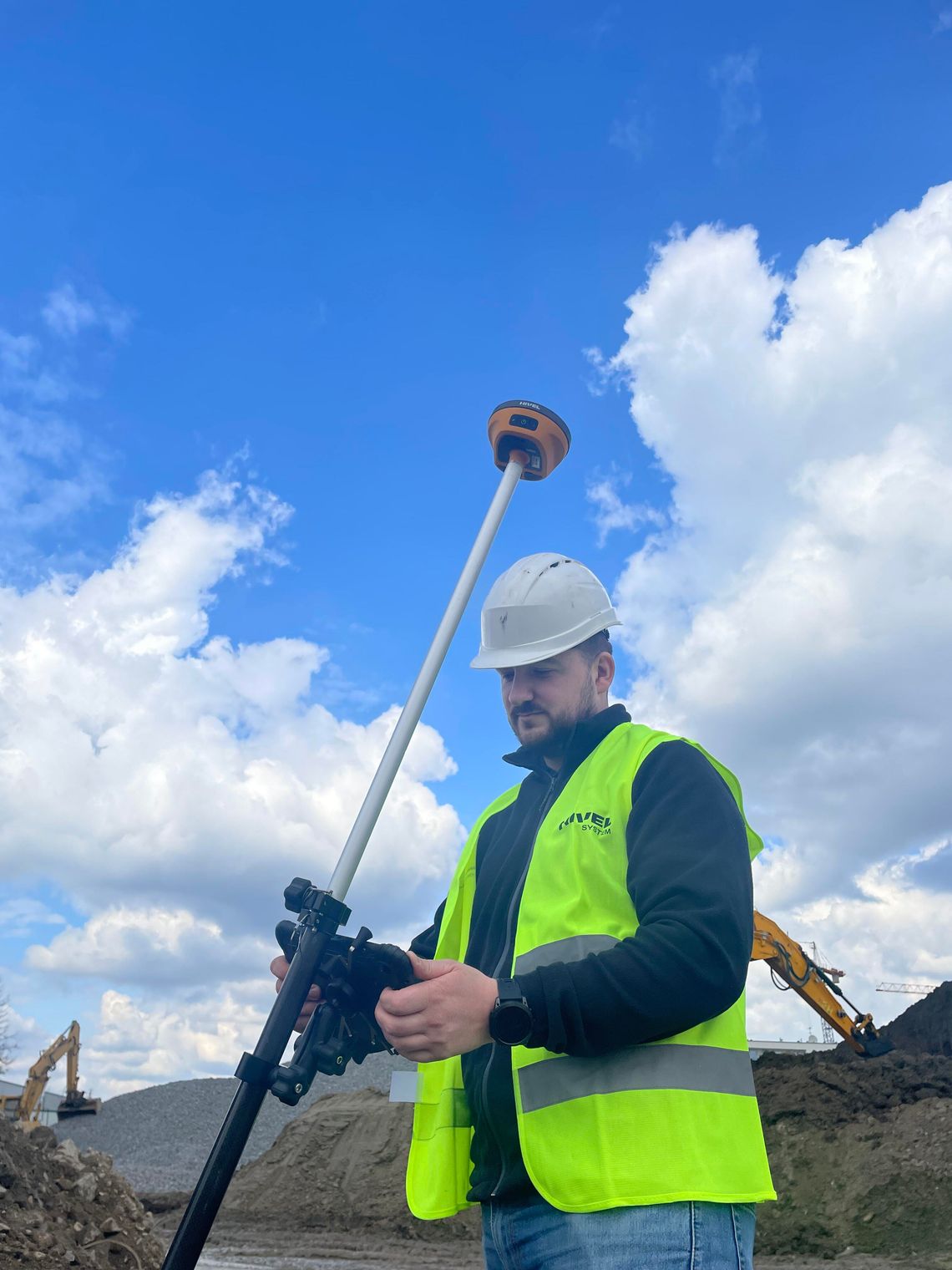

W geodezji podstawą są tachimetry elektroniczne, niwelatory optyczne i laserowe oraz systemy GNSS/GPS. Tachimetr o dokładności 1 -3" i dalmierzu z błędem 1 -2 mm + 2 ppm umożliwia jednoczesny pomiar kątów i odległości, co jest kluczowe przy tyczeniu i inwentaryzacji. Łaty niwelacyjne, tyczki geodezyjne i kontrola parametrów takich jak kolimacja czy stała dalmierza są niezbędne, by zachować spójność wszystkich pomiarów w projekcie.
W budownictwie dominują dalmierze laserowe, lasery krzyżowe i rotacyjne, a także poziomice, miary, kątomierze elektroniczne, suwmiarki i mikrometry do prac montażowych. Dalmierz o zasięgu 40 -100 m i dokładności ±1,5 -2 mm w zupełności wystarcza do pomiarów wnętrz. Lasery rotacyjne z automatycznym poziomowaniem umożliwiają kontrolę poziomu na dużych odległościach, np. przy wylewkach, niwelacji terenu czy montażu konstrukcji stalowych.
Szeroki wybór urządzeń dopasowanych zarówno do wymagań geodetów, jak i budowlańców oferuje m.in. Pomiar24, gdzie można porównać parametry tachimetrów, niwelatorów, dalmierzy czy laserów budowlanych pod kątem dokładności, odporności i funkcji dodatkowych.
Jak precyzja i zakres pomiarowy wpływają na wybór mierników?
Każdy miernik ma określony zakres pomiarowy i powiązaną z nim dokładność przyrządów. Zasada praktyczna jest prosta - im większy zakres, tym trudniej utrzymać wysoką precyzję. Dla geodety błąd 5 mm na 100 m może być nieakceptowalny przy tyczeniu konstrukcji, ale dla wstępnej niwelacji terenu będzie wystarczający. Dlatego parametry należy dobierać do konkretnego etapu robót, a nie „na wszelki wypadek”.
Niwelatory laserowe oferują typowo dokładność rzędu 1 mm na 10 -20 m, co jest wystarczające do większości zadań budowlanych. Mikrometry z dokładnością 0,01 mm służą natomiast do pomiarów elementów konstrukcyjnych czy detali maszynowych, gdzie tolerancje są znacznie ostrzejsze. Producent powinien podawać błąd graniczny lub MPE; dopiero na tej podstawie można świadomie ocenić, czy przyrząd nadaje się do kontroli elementów krytycznych dla bezpieczeństwa konstrukcji.
Jakie funkcje dodatkowe zwiększają efektywność narzędzi pomiarowych?
Nowoczesny laserowy miernik odległości zastępuje kilka tradycyjnych narzędzi. Funkcje obliczania pól, objętości, pomiaru ciągłego czy wykorzystania twierdzenia Pitagorasa pozwalają mierzyć trudno dostępne odcinki bez rusztowań i drabin. Wbudowana pamięć, zapisywanie danych oraz eksport do aplikacji mobilnych skracają czas sporządzania notatek i ograniczają liczbę pomyłek przy przepisywaniu wyników.
Integracja narzędzi z systemami do sterowania maszyn (np. koparek czy równiarek) umożliwia automatyczne prowadzenie osprzętu po zadanej niwelecie, co redukuje nadkopy i podkopy. Lasery krzyżowe oraz poziomice laserowe z automatycznym poziomowaniem pozwalają jednej osobie szybko wyznaczyć osie, piony i poziomy, co dotąd wymagało kilku pracowników i większej liczby pomiarów kontrolnych.
Jak kalibracja i tolerancja MPE gwarantują dokładność pomiarów?
Kalibracja, czyli wzorcowanie przyrządu na wzorcach odniesienia, jest jedyną metodą obiektywnej oceny, czy sprzęt spełnia zadeklarowaną tolerancję MPE. W praktyce oznacza to porównanie wyników urządzenia z wartościami wzorcowymi i ewentualną korektę lub określenie nowego zakresu dopuszczalnego błędu. Brak regularnej kalibracji prowadzi do powolnego „dryfowania” wyników, często niedostrzegalnego przy codziennej pracy.
Tolerancja MPE (Maximum Permissible Error) definiuje maksymalny dopuszczalny błąd dla danego typu pomiaru. Jeśli pomiary konstrukcji nośnych wykonujemy sprzętem, który tę tolerancję przekracza, ryzykujemy błędną ocenę zgodności z projektem. W geodezji błędy tego typu mogą skutkować konfliktem z planem zagospodarowania, a w budownictwie problemami przy odbiorach technicznych i koniecznością kosztownych poprawek.
Na co zwrócić uwagę przy odporności, zasilaniu i warunkach pracy sprzętu?
W praktyce budowlanej odporność na zapylenie, wilgoć i wstrząsy jest równie ważna jak dokładność. Klasa IP (np. IP54, IP65) określa poziom ochrony przed pyłem i wodą. Dla urządzeń pracujących na zewnątrz, w deszczu czy błocie, warto wybierać modele co najmniej IP54. W przypadku niemobilnych prac warsztatowych wystarczają nieco niższe klasy, ale z lepszą ochroną mechaniczną obudowy.
Zasilanie urządzeń wpływa bezpośrednio na organizację pracy. Sprzęt z akumulatorami litowo-jonowymi o czasie pracy 20 -40 godzin zmniejsza liczbę przerw i ryzyko utraty danych z powodu nagłego wyłączenia. Stabilność przyrządu (solidne statywy, dobrze zaprojektowane układy samopoziomujące) ma znaczenie zwłaszcza przy pomiarach długotrwałych, np. monitoringu przemieszczeń. W praktyce warto sięgać po rozwiązania oferowane na platformach specjalistycznych, takich jak Pomiar24, gdzie sprzęt selekcjonowany jest pod kątem realnych warunków pracy w geodezji i budownictwie.
Jak nowoczesne technologie laserowe poprawiają jakość pomiarów?
Lasery budowlane, w tym lasery krzyżowe, liniowe i rotacyjne, znacząco usprawniły prace niwelacyjne, montażowe i wykończeniowe. Precyzyjne linie widoczne na kilkudziesięciu metrach przyspieszają wyznaczanie osi ścian, montaż sufitów podwieszanych czy ustawianie konstrukcji stalowych. Fioletowe lasery budowlane zapewniają lepszą widoczność linii w jasnym otoczeniu, co ogranicza konieczność stosowania dodatkowych tarczek czy okularów.
Połączenie pomiary cyfrowe z funkcją ciągłego pomiaru i automatycznego zapisu danych redukuje liczbę błędów ludzkich, szczególnie przy seryjnych kontrolach (np. pomiarach setek punktów na stropie). Zaawansowany sprzęt pomiarowy z możliwością eksportu wyników do oprogramowania projektowego ułatwia analizę odchyłek i szybkie podejmowanie decyzji na budowie. To przekłada się bezpośrednio na mniejszą liczbę poprawek, lepszą jakość wykonania i wyższą trwałość konstrukcji.
